В процессе строительства волоконно-оптических линий связи (ВОЛС) возникает необходимость соединения строительных отрезков оптических кабелей (ОК). Для этого используют различные методы соединения волокон, включая сварку и механические коннекторы. Вне зависимости от технологии стыковки, места соединений требуют надёжной защиты от воздействия окружающей среды. Для этого применяются специальные герметичные контейнеры — оптические муфты.
Основные типы муфт и их назначение
Оптические муфты подбираются в зависимости от условий эксплуатации и технических требований ВОЛС. К основным видам относятся:
- Соединительные муфты – предназначены для объединения двух оптических кабелей.
- Разветвительные муфты – позволяют подключать от трёх до двадцати кабелей.
- Муфты с транзитным вводом – обеспечивают проход основного кабеля без разрезания и подключение дополнительных ответвлений.
- Муфты с выводами проводов КИП – применяются для организации подключения контрольно-измерительных приборов от брони ОК.
Муфта должна обеспечивать надёжную защиту соединений на протяжении всего срока эксплуатации, выдерживая перепады температур и внешние воздействия. Важно, чтобы она позволяла удобный доступ для последующего обслуживания и ввода новых кабелей.
Критерии выбора оптических муфт
При подборе муфты необходимо учитывать следующие параметры:
- Конструкция и диаметр оболочек соединяемых оптических кабелей;
- Количество стыкуемых оптических волокон;
- Метод соединения волокон (сварка с гильзами КДЗС или механические соединители);
- Количество кабельных вводов;
- Возможность транзитного подключения без разрезания;
- Место установки (колодец, грунт, опора, техническое помещение);
- Требования к защите и креплению в местах установки;
- Необходимость вывода проводов КИП от брони ОК.
Разновидности оптических муфт в зависимости от условий эксплуатации

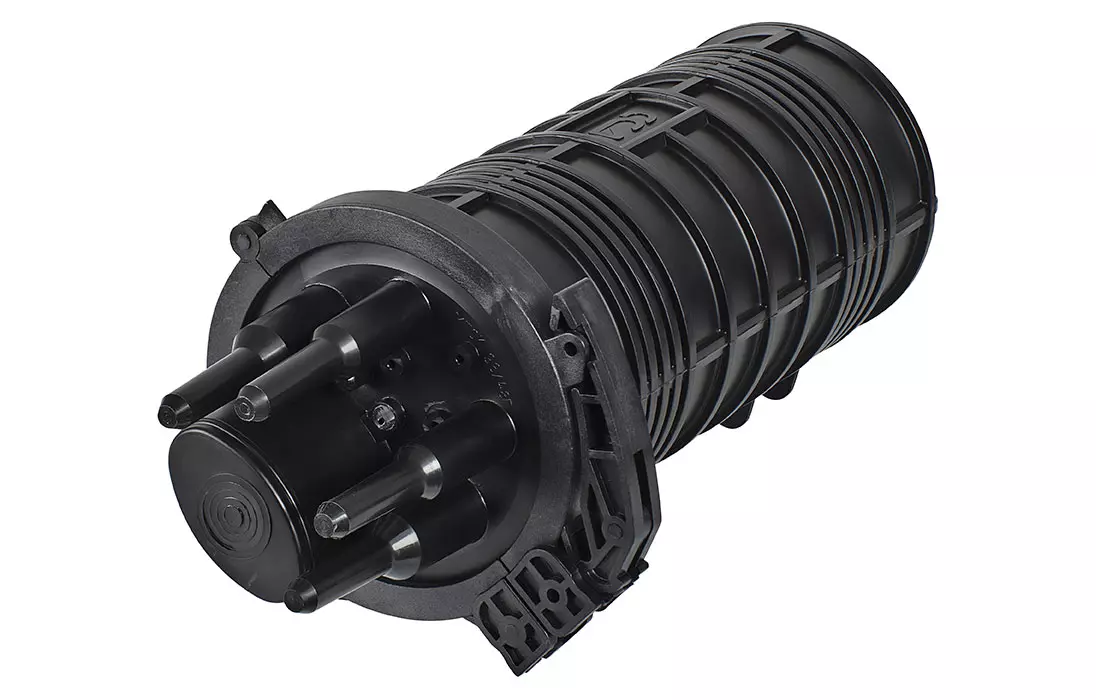

Муфты для кабелей с одной оболочкой без брони (канализация)
- Применяются в кабельных канализациях;
- Поддерживают от 3 до 8 вводов;
- Используют сварку с КДЗС-гильзами;
- Позволяют транзитный ввод;
- Поддерживают соединение до 144 волокон;
- Размещаются в колодцах, коллекторах, технических помещениях;
- Отличаются минимальными затратами на установку.

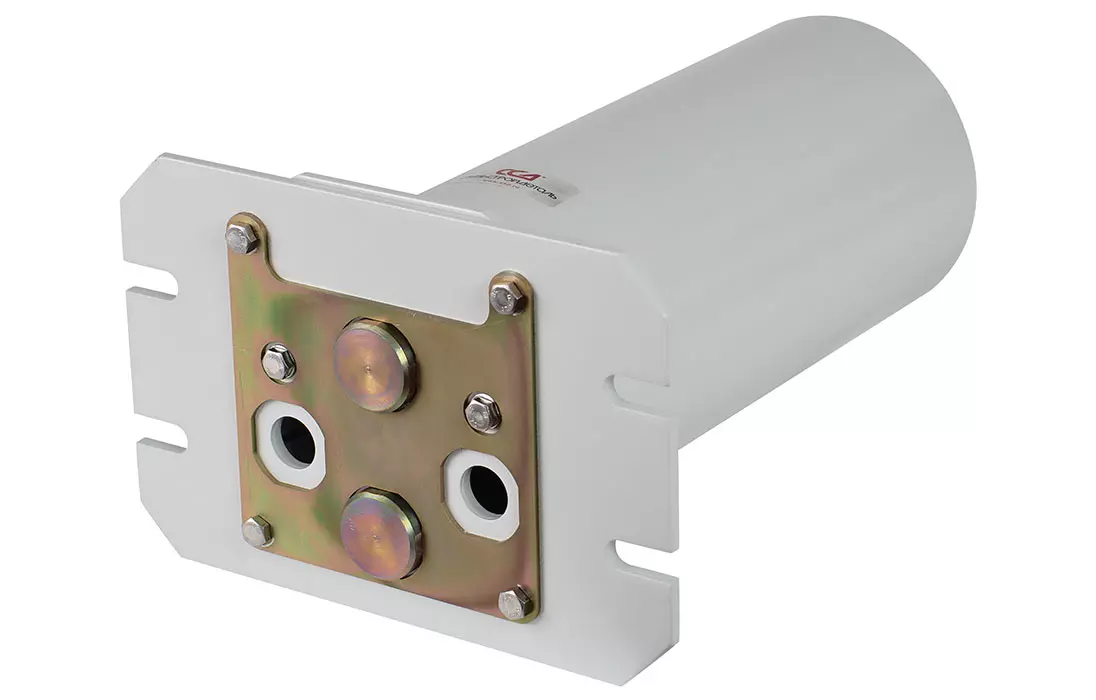

Муфты для кабелей с одной оболочкой без брони (ЗПТ)
- Используются в защитных полиэтиленовых трубах (ЗПТ);
- Поддерживают от 3 до 12 вводов;
- Используют сварку с КДЗС-гильзами;
- Позволяют транзитное подключение;
- Поддерживают от 48 до 288 соединений;
- Размещаются в подземных контейнерах (ПОД, КОТ-2) и технических помещениях.
Муфты для кабелей с двумя оболочками и стальной бронёй
- Предназначены для прокладки в кабельной канализации;
- Поддерживают от 3 до 8 вводов;
- Используют сварку с КДЗС-гильзами;
- Поддерживают до 144 соединений;
- Размещаются в колодцах, коллекторах, технических помещениях;
- Отличаются минимальными затратами на установку.

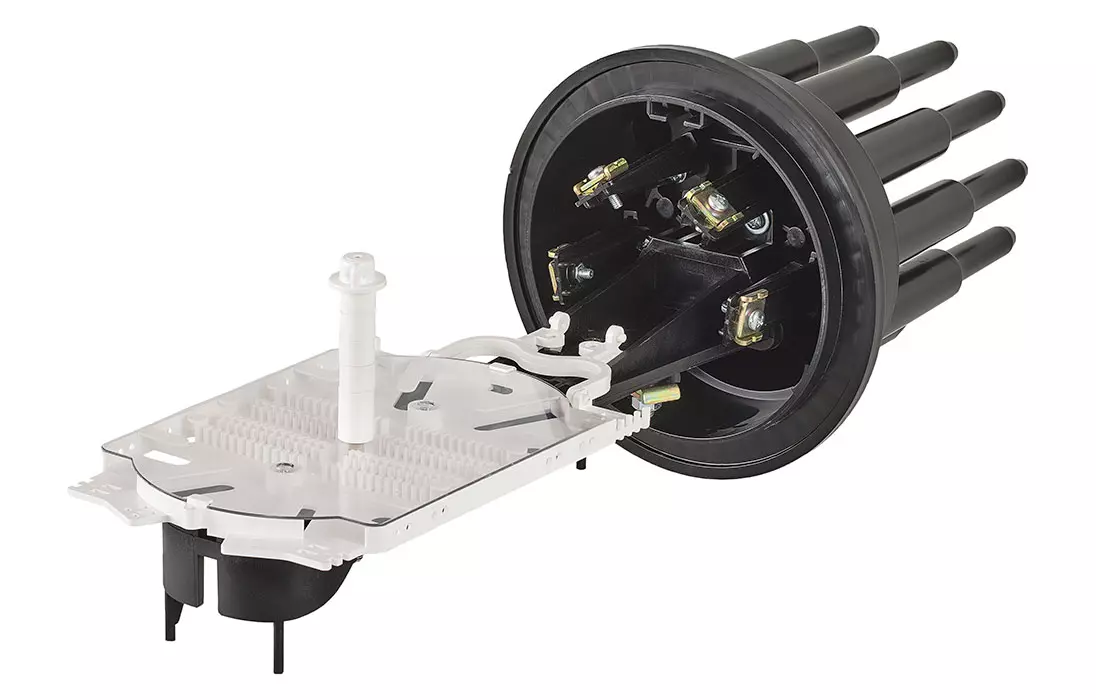

Муфты для кабелей с одной оболочкой и стальной бронёй
- Используются в кабельной канализации;
- Поддерживают от 3 до 8 вводов;
- Используют сварку с КДЗС-гильзами;
- Позволяют транзитное подключение;
- Поддерживают до 144 соединений;
- Размещаются в колодцах, коллекторах, технических помещениях.

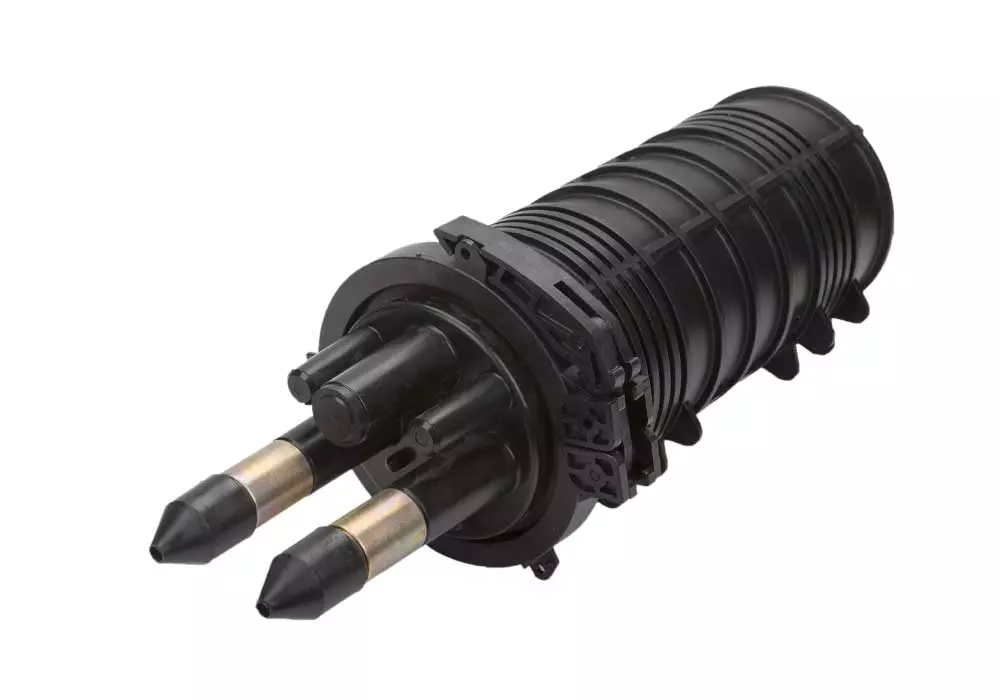

Муфты для кабелей с двумя оболочками и бронёй из стальных оцинкованных проволок (грунт)
- Подходят для прокладки в любых типах грунтов;
- Поддерживают от 3 до 6 вводов;
- Используют сварку с КДЗС-гильзами;
- Позволяют транзитное подключение;
- Поддерживают до 288 соединений;
- Размещаются в технических помещениях, коллекторах, колодцах;
- Должны обеспечивать вывод проводов КИП от брони.
Муфты для подвесных кабелей с вынесенным силовым элементом
- Устанавливаются на опорах ЛЭП и ВЛС;
- Поддерживают от 3 до 12 вводов;
- Используют сварку с КДЗС-гильзами;
- Позволяют транзитное подключение;
- Поддерживают от 48 до 240 соединений;
- Размещаются на опорах, в шкафах и технических помещениях.
Муфты для подвесных самонесущих кабелей с двумя оболочками
- Используются на опорах ВЛС и ЛЭП;
- Поддерживают от 3 до 6 вводов;
- Используют сварку с КДЗС-гильзами;
- Позволяют транзитное подключение;
- Поддерживают до 216 соединений;
- Размещаются на опорах и в технических помещениях.
Муфты для подвесных самонесущих кабелей с одной оболочкой
- Используются на опорах ВЛС и ЛЭП;
- Поддерживают от 3 до 12 вводов;
- Используют сварку с КДЗС-гильзами;
- Позволяют транзитное подключение;
- Поддерживают до 240 соединений;
- Размещаются на опорах и в технических помещениях.
Муфты и вводы для кабелей, встроенных в грозозащитный трос (ОКГТ)
- Применяются на опорах ЛЭП;
- Поддерживают от 3 до 4 вводов;
- Не предусматривают транзитного ввода;
- Поддерживают соединения до 216 волокон;
- Используются муфты и вводы для линий с системой плавки гололёда;
- Размещаются на опорах ЛЭП с креплением на барабанах или кронштейнах;
- Подключаемые кабели: ОКГТ, самонесущие диэлектрические ОК;
- Для ввода ОКГТ применяют комплекты КВГ, для самонесущих ОК — КВСм, КВСц.
Дополнительные опции муфт
При необходимости соединения волокон с использованием механических коннекторов муфты типа МТОК могут поставляться с кассетами, совместимыми с различными типами соединителей. Например:
- Муфты МТОК-К6 и МТОК-Л6 могут комплектоваться кассетами КМ, предназначенными для соединителей:
- RECORDsplice (до 20 соединений);
- Fibrlok (до 10 соединений).
Каждая муфта может вместить до трёх таких кассет, что позволяет гибко настраивать её под конкретные условия эксплуатации.
