Волоконно-оптический кабель (ВОК) состоит из основного элемента — оптического волокна (ОВ), которое обеспечивает передачу электромагнитных волн в инфракрасном диапазоне частот (1014…1015 Гц). Оптическое волокно имеет двухслойную конструкцию: сердцевину и оболочку с разными показателями преломления (n₁ и n₂).
- Сердцевина служит средой распространения света благодаря своему высокому показателю преломления.
- Оболочка выполняет роль защиты, создавая условия для полного внутреннего отражения и предотвращая потери сигнала.
Материалом для сердцевины и оболочки обычно является плавленый кварц (SiO₂), который может содержать примеси для оптимизации оптических свойств.
Принципы передачи сигнала
Световой сигнал в волоконно-оптическом кабеле передается благодаря эффекту полного внутреннего отражения. На границе сердцевины и оболочки свет отражается, что позволяет сигнальной волне перемещаться вдоль волокна с минимальными потерями.
Для защиты и усиления функций оптического волокна используется внешнее покрытие, которое предотвращает механические повреждения и защищает от внешних воздействий.
Устройство волоконно-оптической системы передачи (ВОСП)
ВОСП — это комплекс оборудования для формирования каналов связи и передачи оптических сигналов.

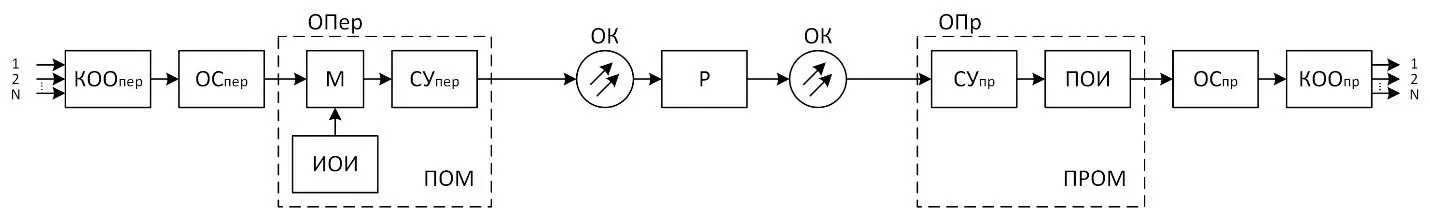

Обобщённая структурная схема ВОСП. Источник: https://vols.expert/
Основные элементы ВОСП:
- Каналообразующее оборудование передачи (КООпер) — формирует каналы и групповые тракты.
- Оптический передатчик (ОПер) — преобразует электрические сигналы в оптические с помощью:
- Источника оптического излучения (например, лазеров или светодиодов);
- Модулятора для наложения сигнала;
- Согласующего устройства для минимизации потерь при вводе света в волокно.
- Ретранслятор (Р) — усиливает и корректирует сигнал на длинных расстояниях.
- Оптический приемник (ОПр) — преобразует оптические сигналы обратно в электрические.
Для передачи данных применяются различные типы модуляции: амплитудная, частотная, фазовая, а также модуляция интенсивности. Последняя является наиболее распространенной благодаря простоте реализации.
.webp)
Потери при передаче сигнала
Основные причины потерь
- Рассеяние и поглощение света: определяют базовый уровень затухания мощности сигнала.
- Изгибы волокна:
- Микроизгибы возникают из-за непрямолинейности внутри кабеля.
- Макроизгибы — из-за излишнего изгиба кабеля при монтаже или эксплуатации.
Потери на макроизгибах особенно критичны, если радиус изгиба волокна меньше установленного предела (обычно не менее 30 мм для волокна и 20 внешних диаметров для кабеля).
Методы минимизации потерь
- Использование качественных материалов и конструкций, устойчивых к деформациям.
- Соблюдение минимальных радиусов изгиба при монтаже.
- Учет дополнительных потерь при проектировании, включая микроизгибы и скрутку.
Применение волоконно-оптических кабелей
Волоконно-оптические линии связи (ВОЛС) используются для передачи данных на большие расстояния с минимальными потерями. Примеры применения:
- Высокоскоростной интернет и телекоммуникации.
- Лазерные технологии и системы навигации.
- Системы передачи данных в энергетике и оборонной промышленности.
Волоконно-оптические кабели являются основой современной телекоммуникационной инфраструктуры. Их преимущества — высокая скорость передачи данных, минимальные потери сигнала и устойчивость к внешним воздействиям. Для эффективной эксплуатации ВОК важно учитывать особенности конструкции, правильно проектировать сети и соблюдать технические требования при монтаже. Это позволяет обеспечить надежную и долговечную работу систем передачи данных.
