ПЗУ-SА

Птицезащитное устройство антиприсадного типа ПЗУ-S предназначено для предотвращения посадки птиц на элементы воздушных линий электропередачи и другие конструкции. Изделие применяют в местах, где нахождение птиц опасно для их жизни, где требуется защита оборудования от продуктов жизнедеятельности птиц, а также на участках, где нежелательно гнездование. Устройство помогает снизить риск коротких замыканий, связанных с загрязнением изоляторов птичьим пометом или перекрытием воздушного изоляционного промежутка.

ПЗУ-S устанавливается на элементы опор ЛЭП, траверсы, горизонтальные и вертикальные полки уголков и швеллеров, а также на другие конструкции, где требуется антиприсадная защита. Конструкция с отпугивающими шипами и травмобезопасными наконечниками препятствует посадке птиц, при этом рабочие элементы выполнены из диэлектрических материалов. Устройство устойчиво к ветровым и гололедным нагрузкам до VII района включительно, сейсмостойко и рассчитано на срок службы не менее 40 лет.

Назначение

ПЗУ-S применяется для защиты элементов ЛЭП и других конструкций от посадки птиц, загрязнения птичьим пометом и нежелательного гнездования. На линиях электропередачи устройство обычно устанавливают над изолирующими подвесками, на траверсах и во внутреннем пространстве анкерных опор 110 кВ и выше. Также изделие может использоваться на любых других конструкциях, где необходимо ограничить посадку птиц и защитить объект от продуктов их жизнедеятельности.

Преимущества

• предотвращает посадку птиц на элементы ЛЭП и другие конструкции;
• помогает защитить изоляторы и металлоконструкции от загрязнения птичьим пометом;
• снижает риск короткого замыкания из-за загрязнения изоляторов;
• может применяться на опорах высоковольтных линий электропередачи любого класса напряжения;
• доступны модификации для линий среднего напряжения 6–10 кВ;
• есть исполнения с увеличенной защищаемой зоной для анкерно-угловых опор ВЛ 110 кВ и выше;
• рабочие элементы выполнены из диэлектрических материалов;
• не снижает изоляционные промежутки между токоведущими частями ЛЭП в базовом исполнении ПЗУ-S;
• устойчиво к ветровым и гололедным нагрузкам до VII района включительно;
• сейсмостойко при воздействии землетрясений интенсивностью 9 баллов по MSK-64 при уровне установки до 70 м;
• имеет срок службы не менее 40 лет.

Особенности конструкции

Конструкция ПЗУ-S включает корпус с закрепленными отпугивающими шипами, травмобезопасные наконечники и крепежный элемент в виде струбцины. Шипы препятствуют посадке птиц на защищаемый участок, а наконечники снижают риск травмирования. Габариты устройства и длина шипов зависят от конкретной модификации.

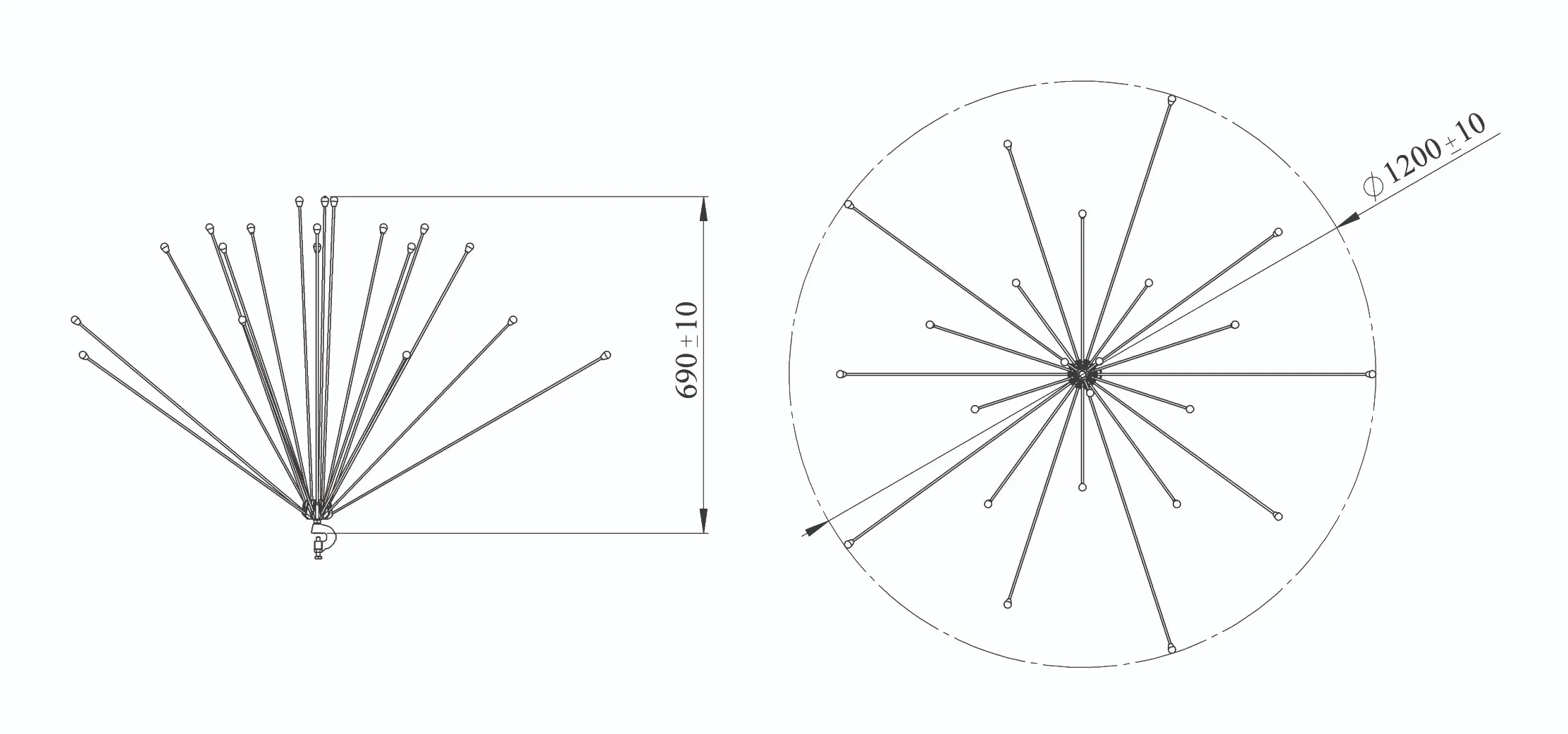

Базовое исполнение ПЗУ-S имеет комбинацию отпугивающих шипов длиной 400 и 450 мм и формирует защищаемую зону 0,85 м в плане. ПЗУ-6-10кВ-S предназначено для линий 6–10 кВ и отличается компактностью, что позволяет устанавливать его в относительно узких габаритах. ПЗУ-SA имеет увеличенную защищаемую зону до 1,3 м за счет шипов длиной 630 и 670 мм. Также возможно изготовление специальных модификаций под требования заказчика.

Монтаж и эксплуатация

ПЗУ-S устанавливается на горизонтальные или вертикальные полки элементов траверс, уголков и швеллеров с помощью струбцин, поставляемых в комплекте. Для отдельных исполнений могут применяться дополнительные крепежные элементы, уголки или специальные крепления L-FIX М8. Монтаж должен выполнять квалифицированный персонал, имеющий допуск к работам на линиях соответствующего напряжения.

При установке устройство переводится из транспортного состояния в рабочее: отпугивающие шипы освобождаются и занимают рабочее положение. Обслуживание ПЗУ-S включает осмотр, подтягивание резьбовых соединений и замену поврежденных устройств при профилактических и других ремонтах ЛЭП.

Основные характеристики

• тип устройства: птицезащитное антиприсадное;
• назначение: предотвращение посадки птиц на элементы ЛЭП и другие конструкции;
• рабочие элементы: диэлектрические материалы;
• крепление: струбцина, специальные крепления L-FIX М8 в отдельных исполнениях;
• климатическое исполнение: УХЛ 1;
• стойкость к ветровым нагрузкам: до VII района включительно;
• стойкость к гололедным нагрузкам: до VII района включительно;
• сейсмостойкость: 9 баллов по MSK-64 при уровне установки до 70 м;
• длина шипов ПЗУ-S: 400 и 450 мм;
• размер защищаемой зоны ПЗУ-S: 0,85 м в плане;
• длина шипов ПЗУ-SA: 630 и 670 мм;
• размер защищаемой зоны ПЗУ-SA: до 1,3 м в плане;
• область применения ПЗУ-6-10кВ-S: линии среднего напряжения 6–10 кВ;
• условия хранения: от –40 °C до +50 °C при относительной влажности до 80%;
• срок службы: не менее 40 лет.
